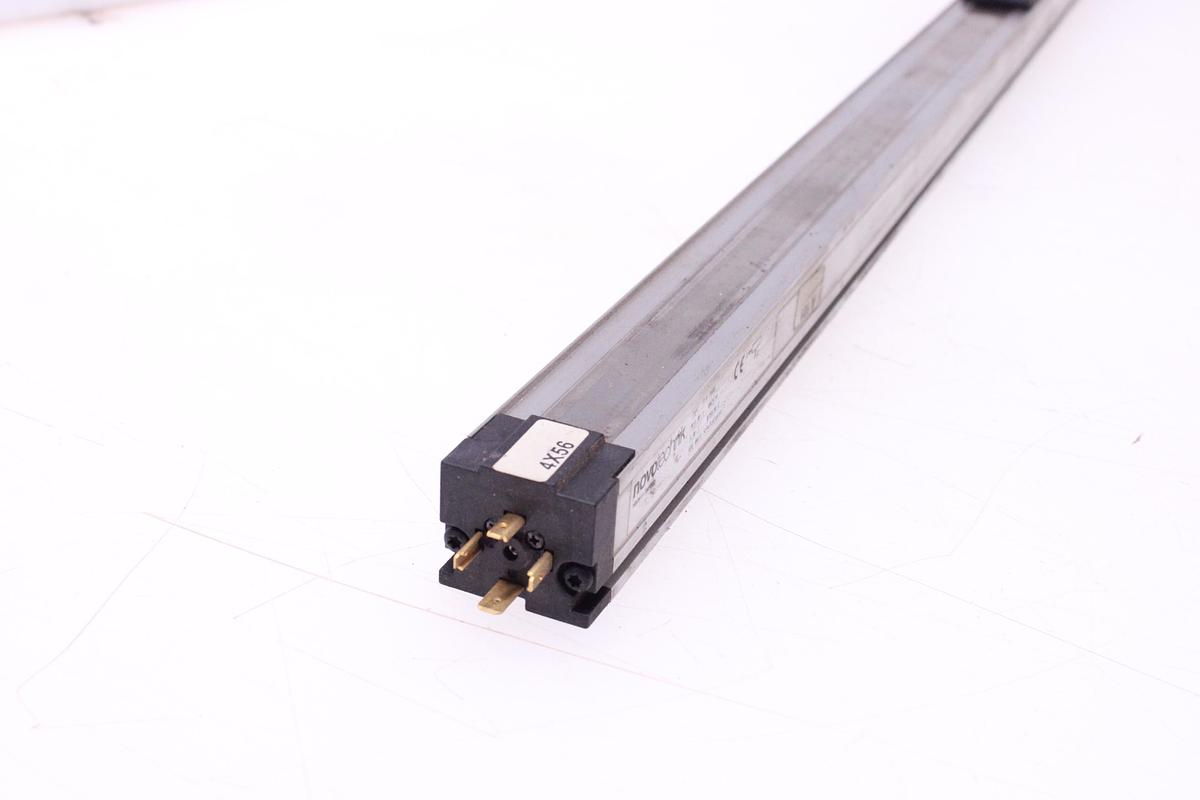

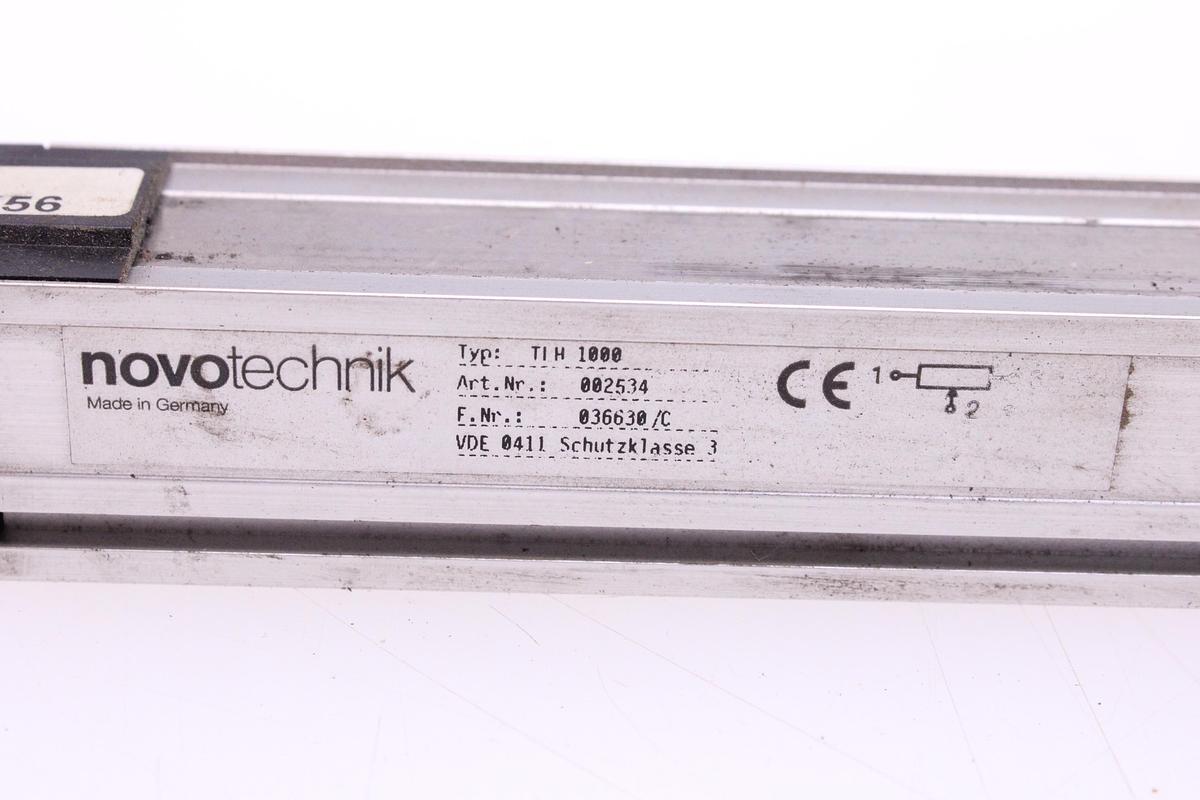

Novotechnik TLH-1000 Positionierungssensor

Novotechnik TLH-1000 Potentiometrischer Sensor BESONDERE MERKMALE * Potentiometrischer Sensor vom Widerstandstyp * Extrem lange Lebensdauer von bis zu 100 Millionen Bewegungen, je nach Anwendung. * Hervorragende Linearität bis zu ± 0,04 % * Hohe Auflösung 0,01 mm * Sehr hohe Arbeitsgeschwindigkeit * Anschluss über Stecker und Buchse nach DIN 43 650 (Hydraulikstecker) * Schutzart IP 54 (fachgerecht montiert) ELEKTRISCHER ANSCHLUSS Potentiometrische Sensoren von Novotechnik können in Spannungsteilerkonfigurationen verwendet werden. Dies bedeutet, dass der Sensor ein analoges Spannungssignal proportional zur Stromversorgung ausgibt, d. h. ein ratiometrisches Signal. Wenn also an seinem Ausgang, also an Pin 2, ein analoges Signal von 0 bis 10 V DC gewünscht wird, 10-V-Gleichstromversorgung zwischen Pin 1 und 3. Wenn das Signal in der Anwendung invertiert ist, vertauschen Sie einfach die an den Pins 1 und 3 angeschlossenen Drähte. jeweils.
