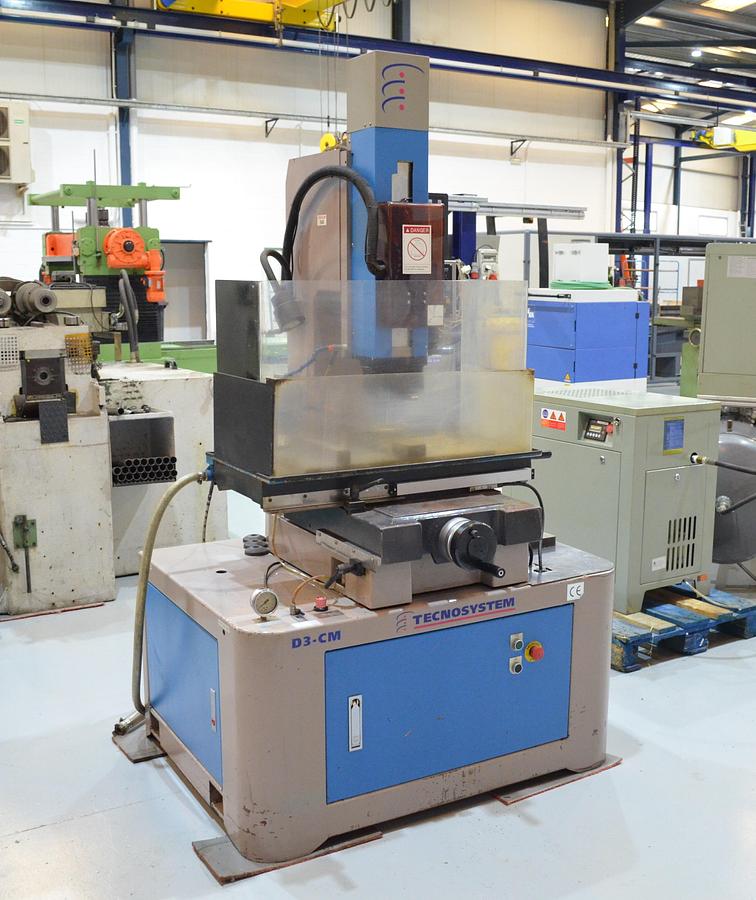

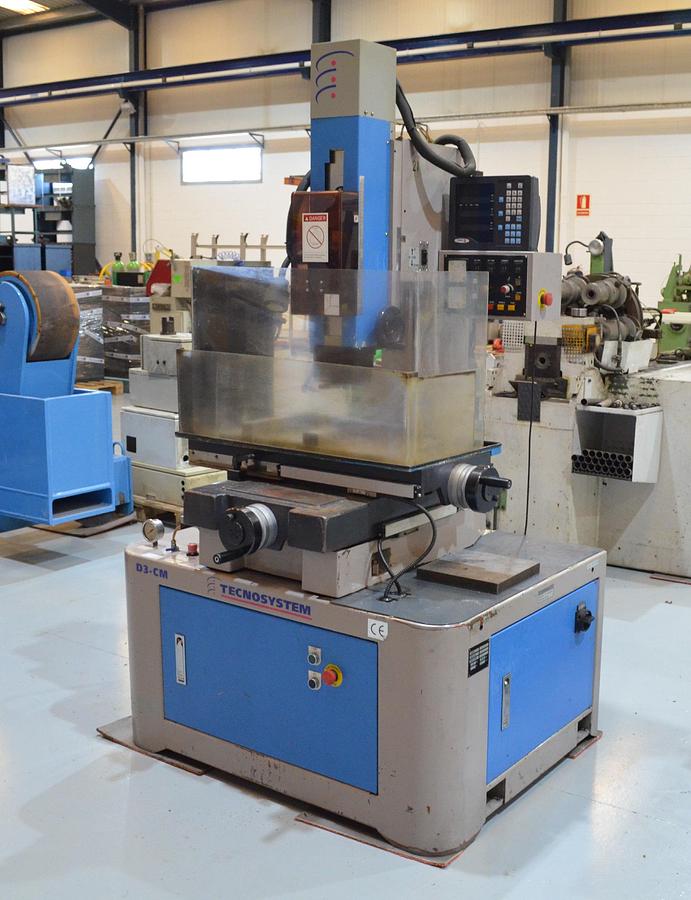

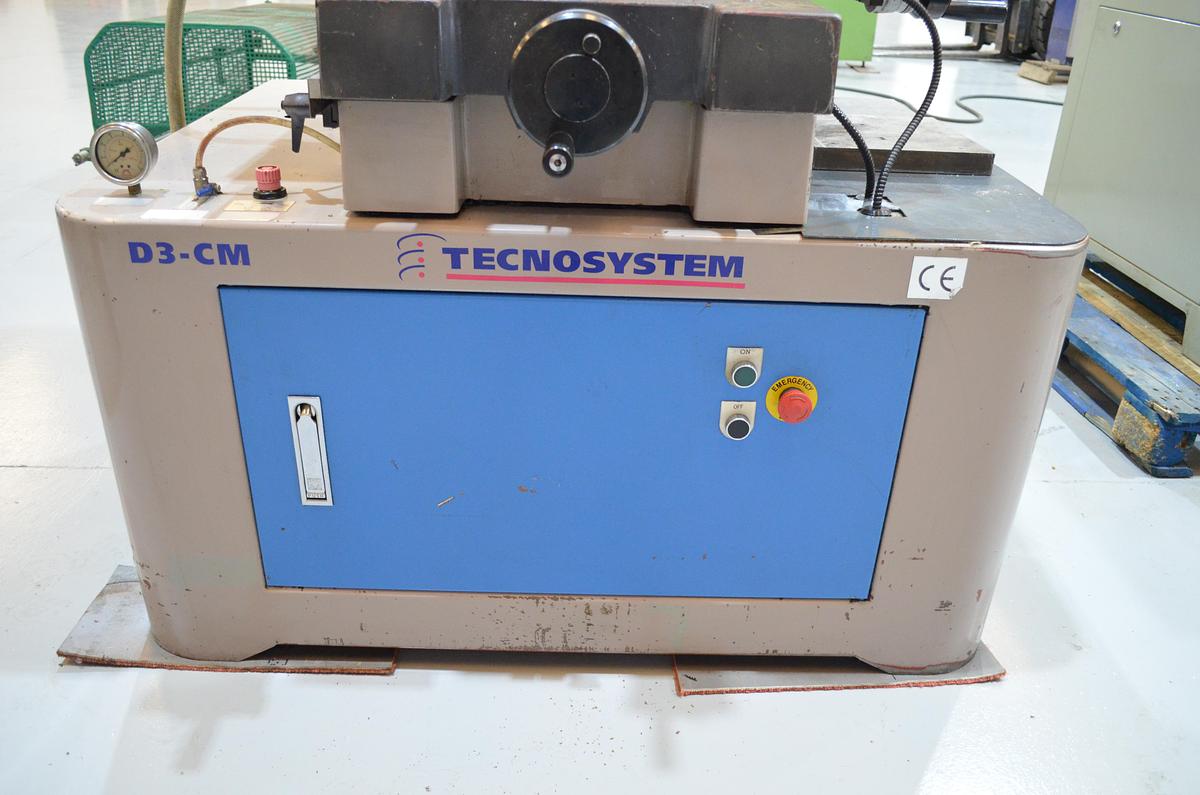

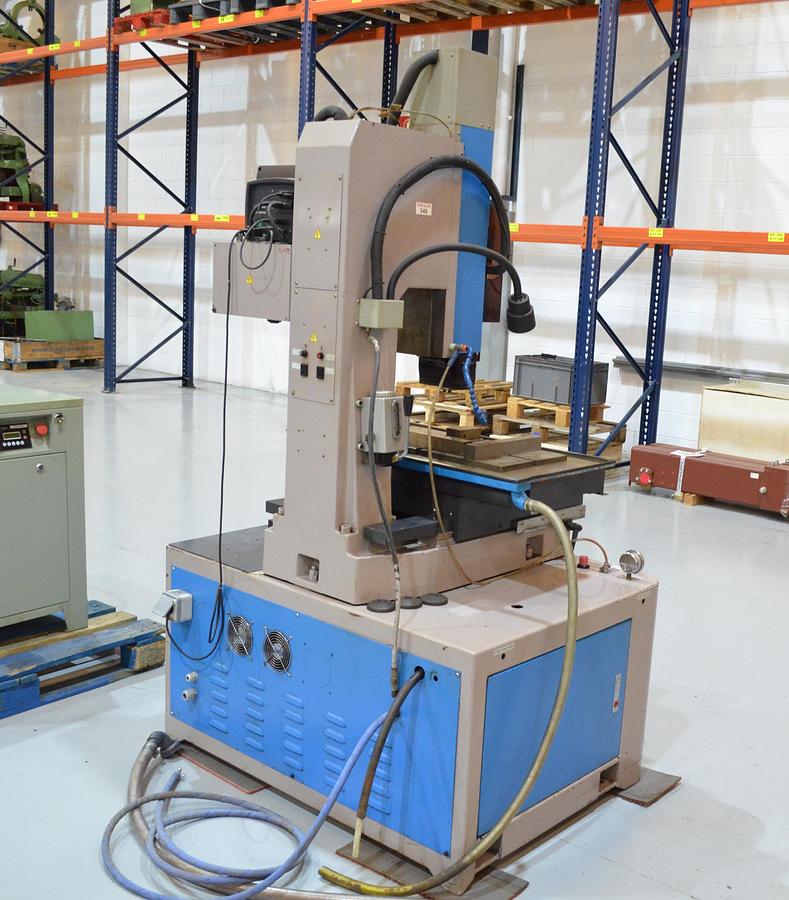

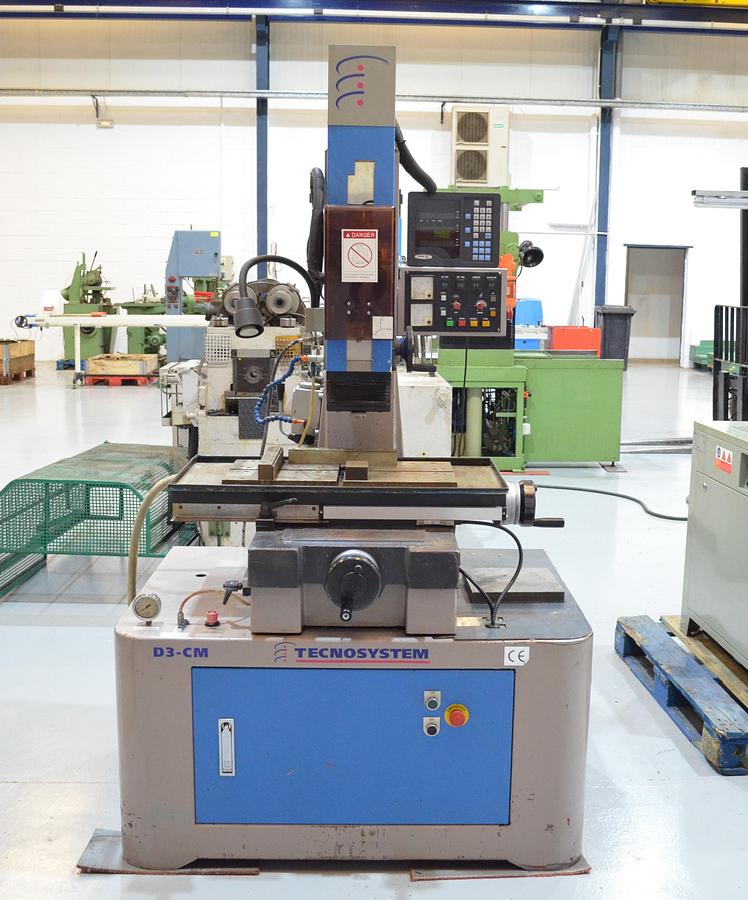

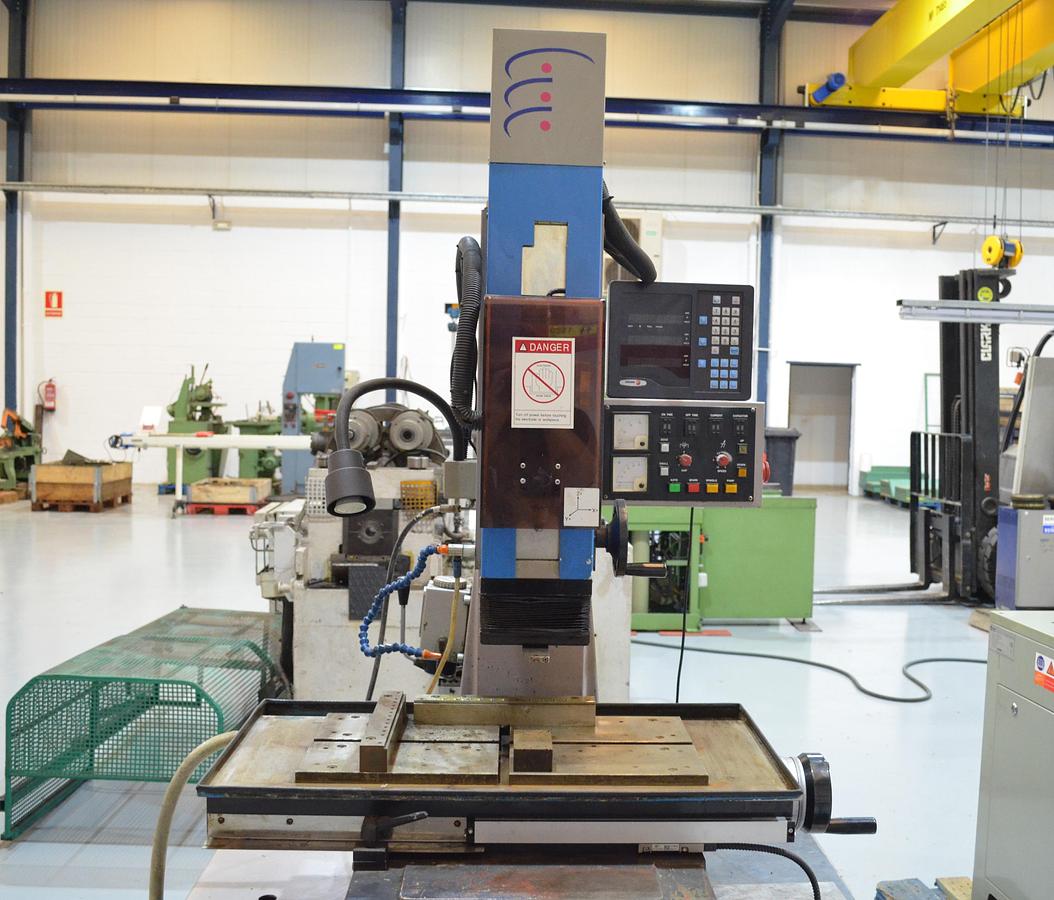

Électroérosion par forage rapide Tecnosystem D3-CM

Électroérosion par perçage rapide

Marque : Tecnosystem

Modèle : D3-DM

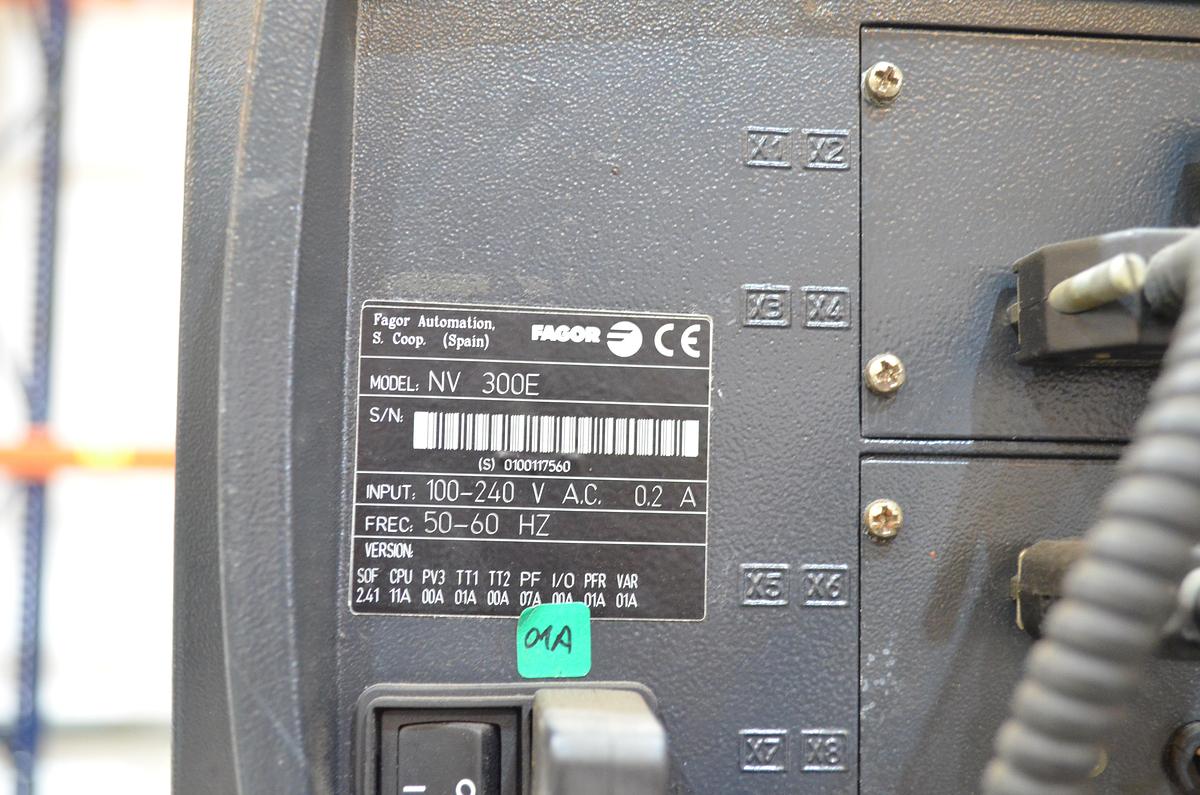

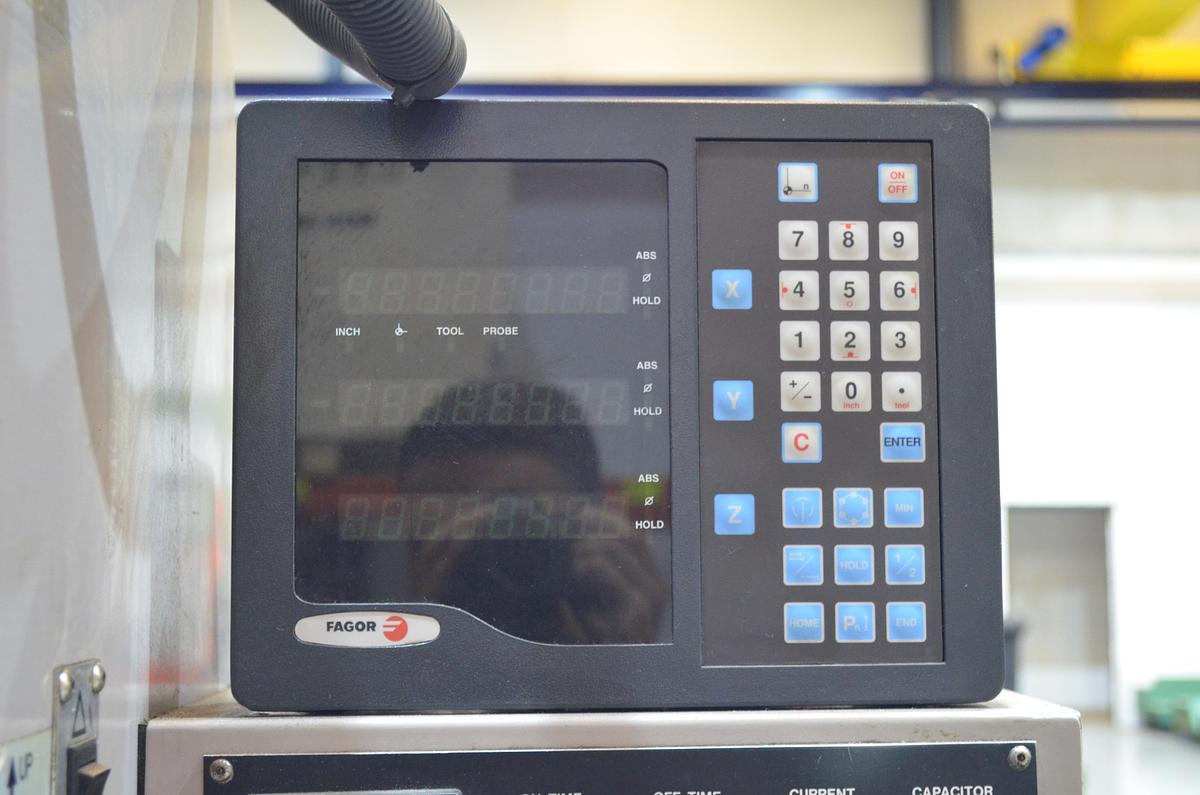

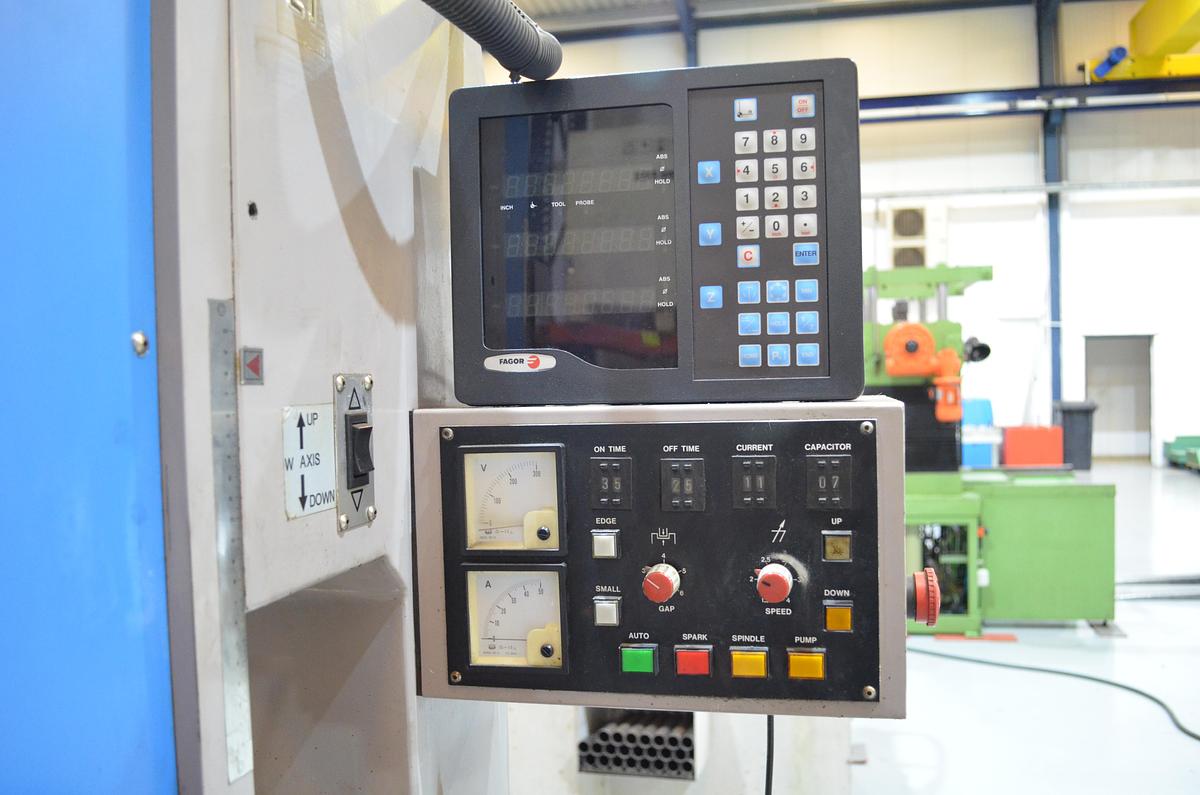

Visualiseur de cotes FAGOR 3 axes NV 300E

Parcours :

- Axe X: 350mm

- Axe Y: 250mm

- Axe Z: 350mm

Vitesse de rotation de l'électrode : 200 rpm

Distance traversed de la tête: 200mm

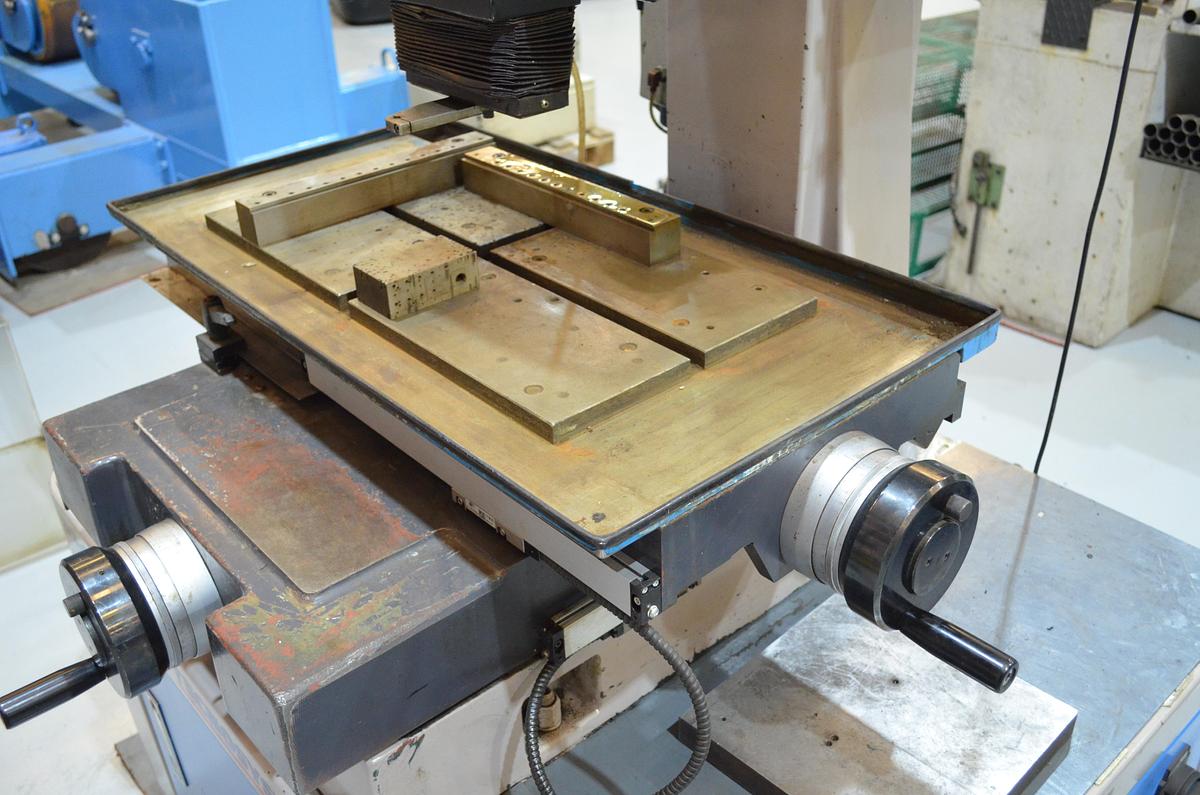

Dimensions de la table: 600x300mm

POIDS MAXI PIECE: 200kg

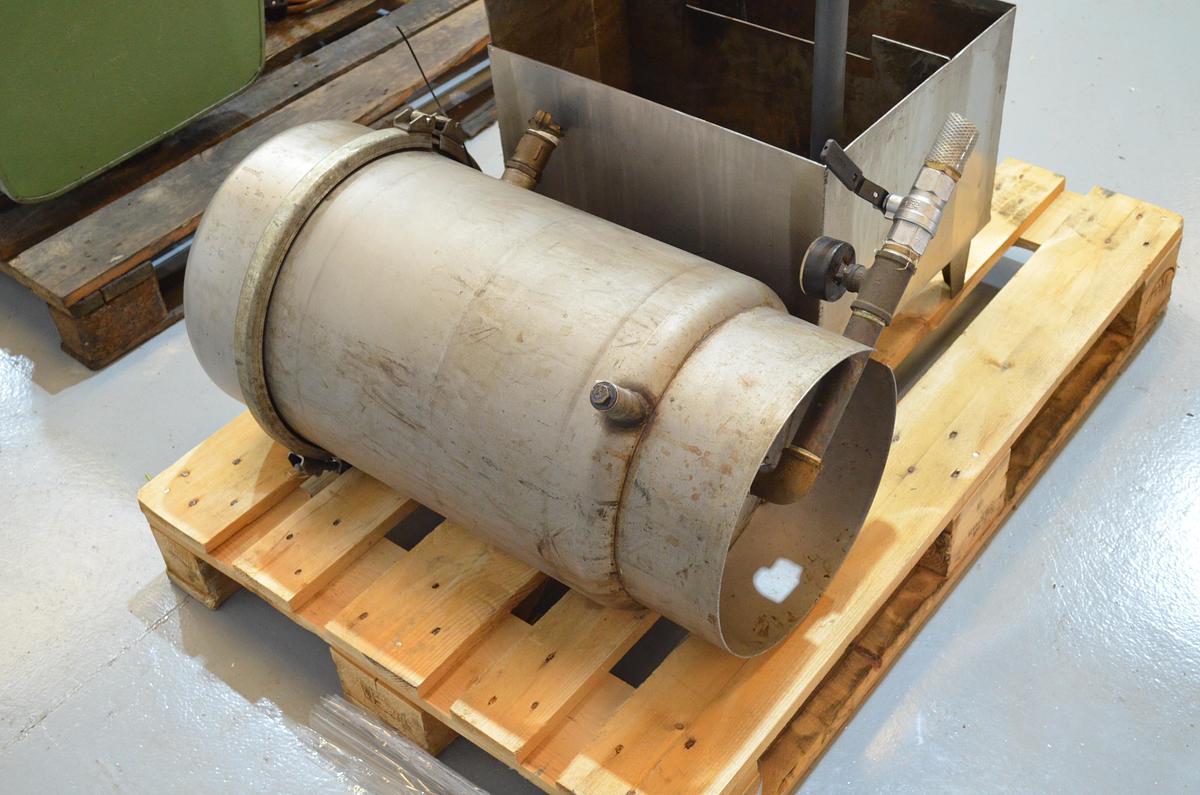

Capacité diélectrique : 200L

Capacité de forage : diamètres de forets/électrodes de 0,3 mm à 6,3 mm.

Longueur maximale de l'électrode : 400 mm

Poids : 800 kg

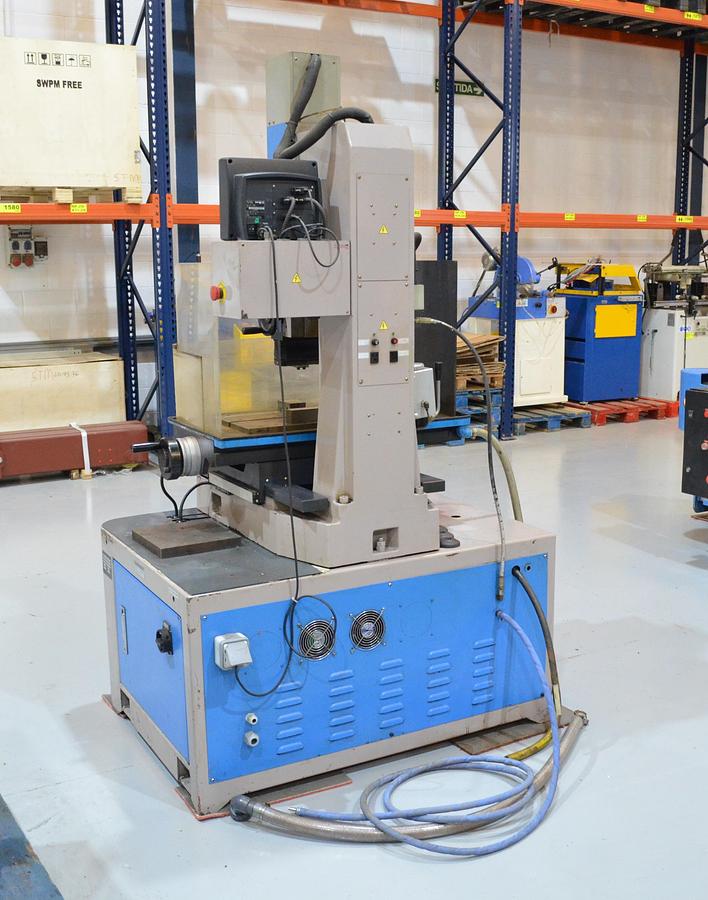

La Tecnosystem D3-CM est une machine d'électroérosion par perçage rapide (ou perçage par électroérosion / super-perforatrice).

Dans les ateliers d'usinage, on l'utilise habituellement comme équipement auxiliaire pour la coupe par fil afin de réaliser les orifices initiaux par lesquels le fil de coupe passe ensuite.

Fonction : Perçage rapide par arc électrique sur des matériaux conducteurs (aciers trempés, durs, etc.) au moyen d’électrodes tubulaires rotatives en laiton ou en cuivre.

Applications clés : Perçage de trous de taraudage pour fil d'érosion électrique, extraction de mèches/royers cassés et petits orifices de refroidissement ou d’éjection dans les moules et matrices.

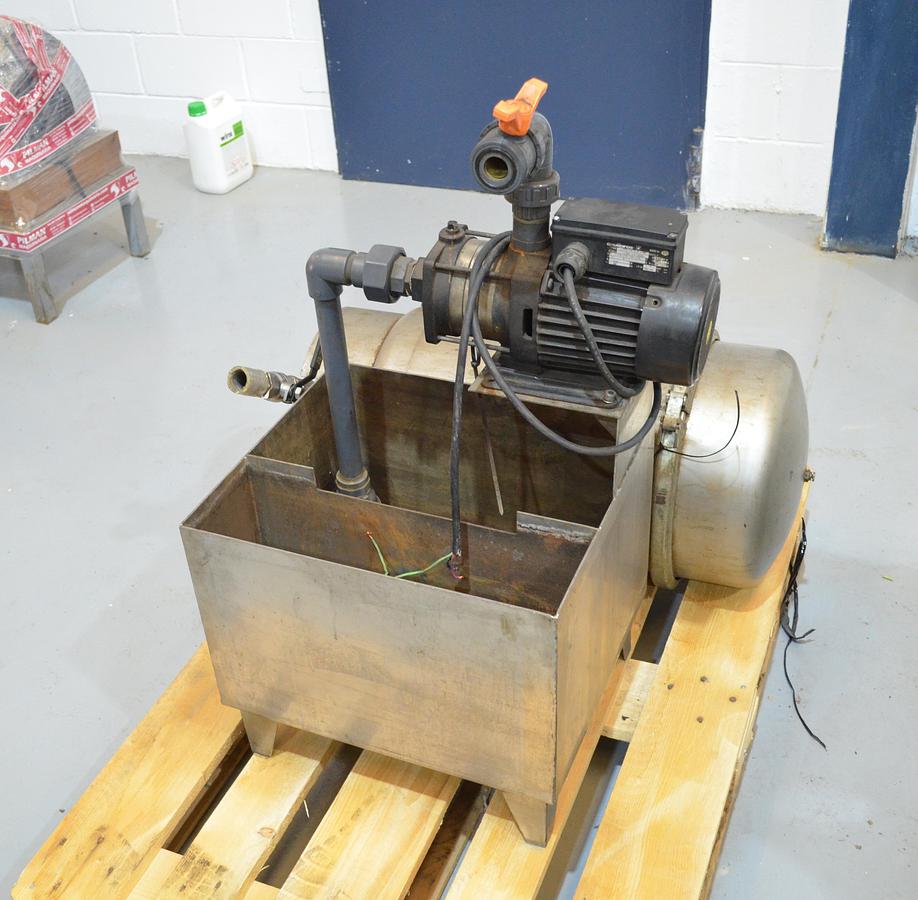

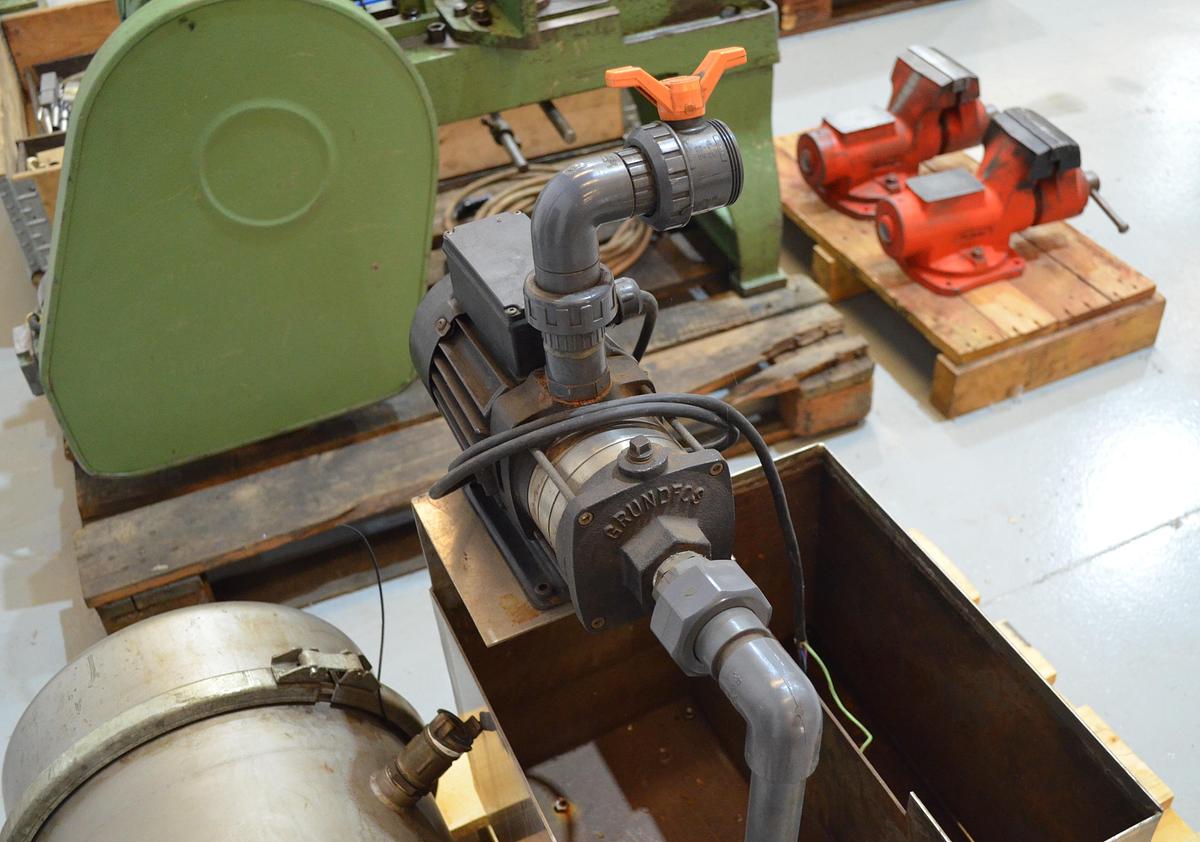

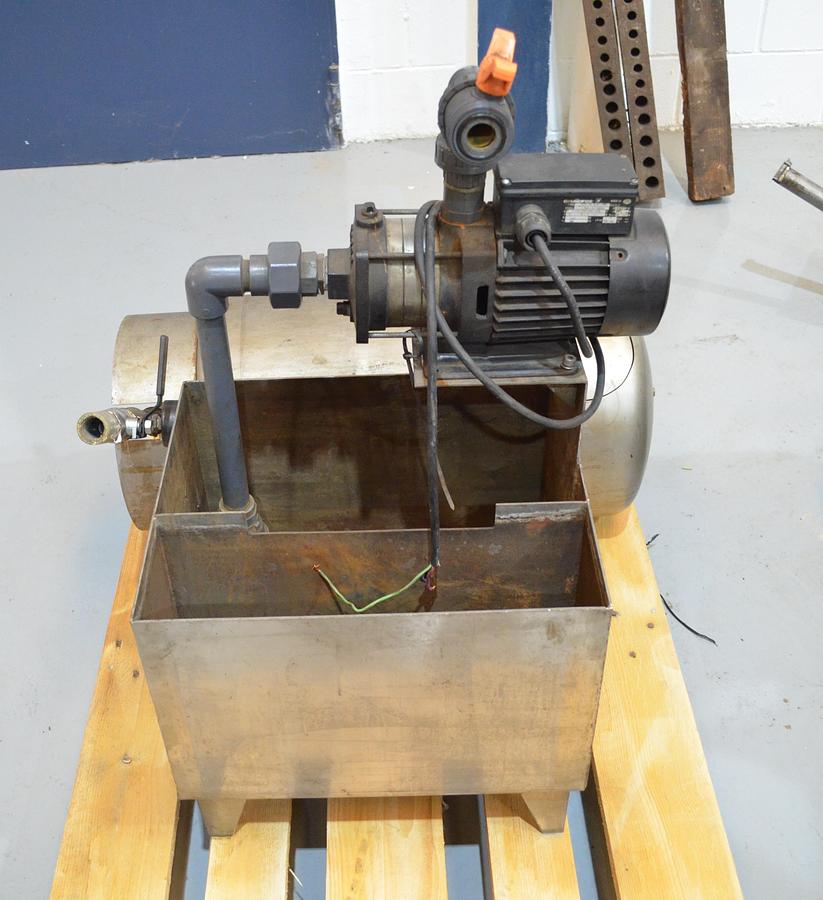

Système: Injection de fluide diélectrique à haute pression via l'électrode tubulaire.
