Interruttore di sezionamento Schneider Compact INS 630

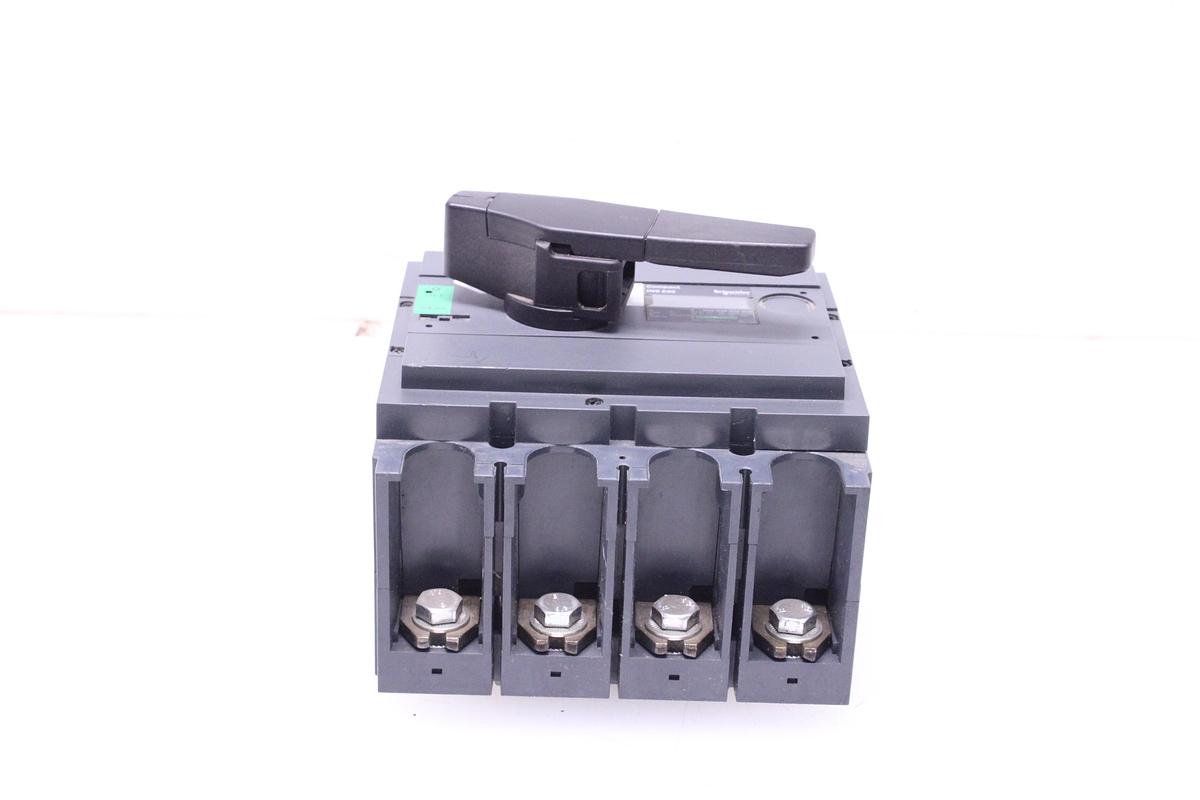

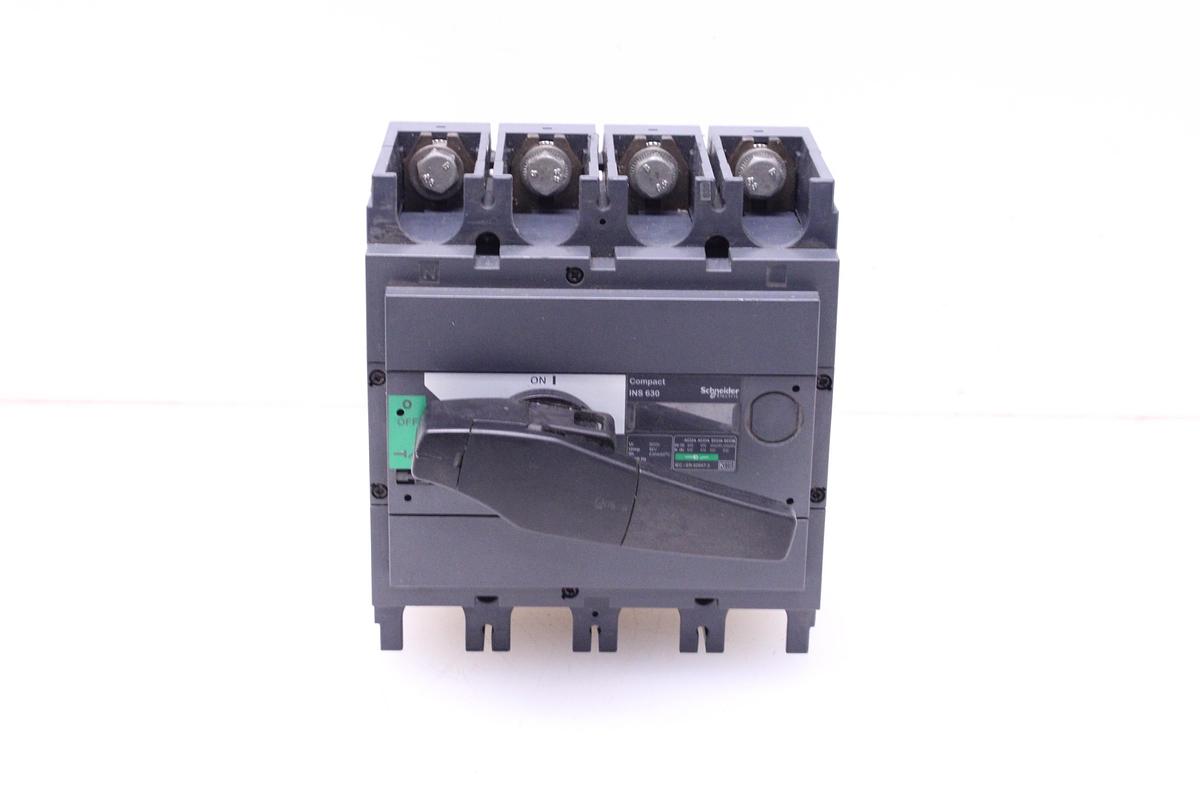

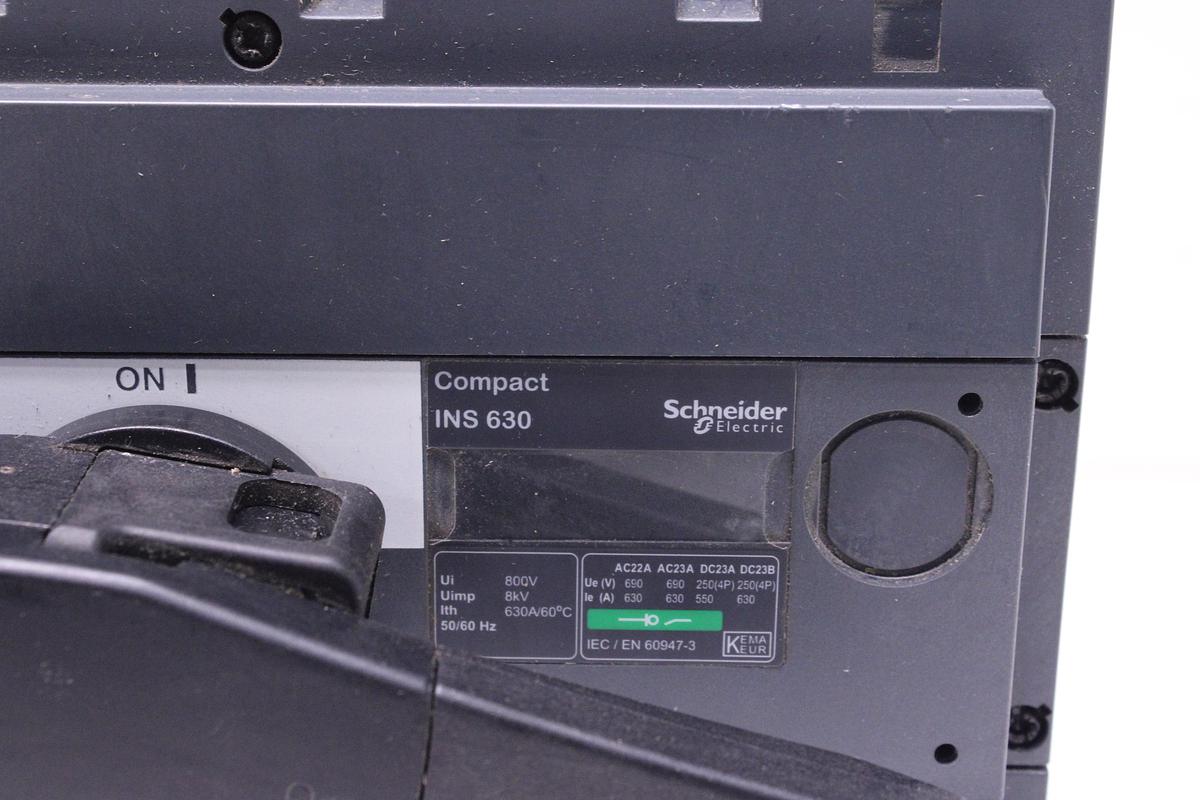

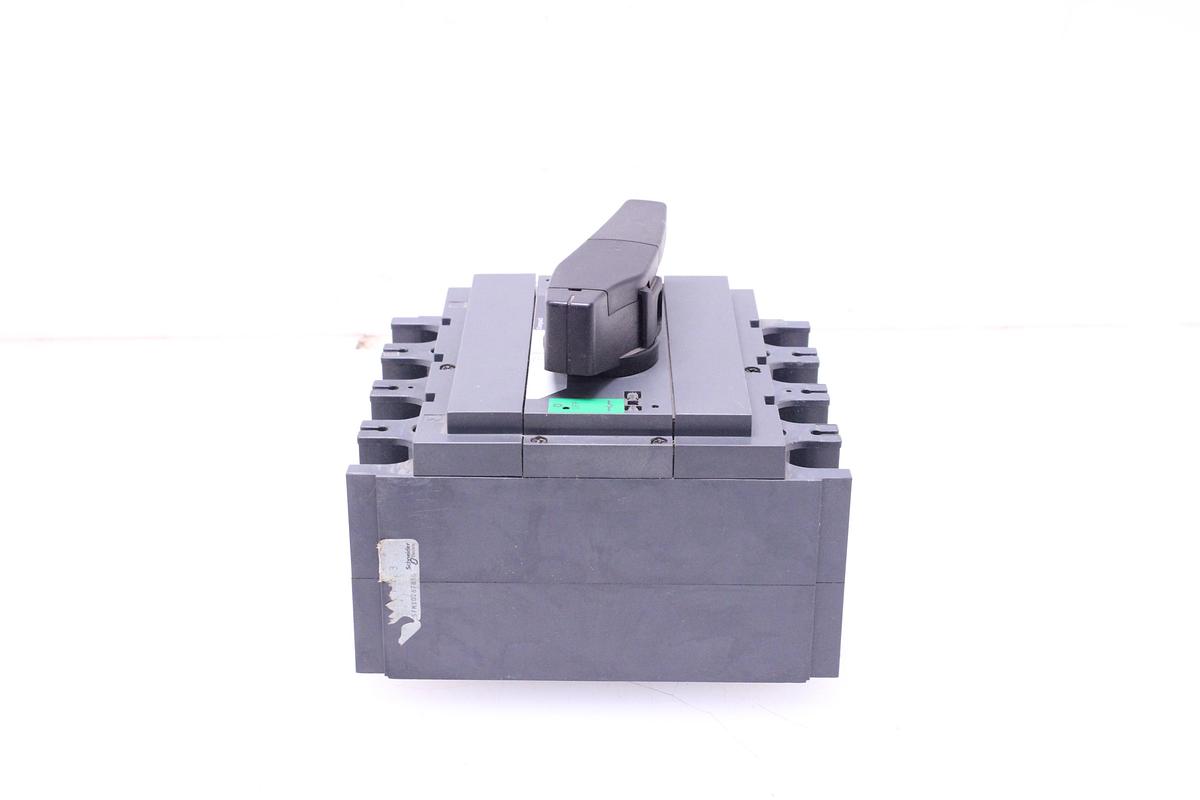

Interruttore di sezionamento compatto Schneider Electric INS 630 Questo Compact INS630 è un interruttore di manovra-sezionatore non automatico a 3 poli con maniglia rotante nera. È adatto per Isolamenti con indicazione di contatto positiva, come definito in IEC 60947-1 e IEC 60947-3. La corrente La corrente di esercizio è di 630 A a 415 V CA nelle categorie AC22A e AC23A. La tensione nominale è di 690 V CA 50/60 Hz o 250 V CC. La manopola girevole nera è progettata per garantire semplicità di utilizzo e prestazioni elevate durante le interruzioni. corrente. Compact INS630 è un dispositivo front-end con livello di isolamento classe II, secondo IEC 60664. Caratteristiche: [Ie] Corrente nominale di impiego: * AC-22A, stato 1 630 A AC 50/60 Hz 220/240 V * AC-22A, stato 1 630 A AC 50/60 Hz 380/415 V * AC-22A, stato 1 630 A AC 50/60 Hz 440/480 V * AC-22A, stato 1 630 A AC 50/60 Hz 480 V NEMA * AC-22A, stato 1 630 A AC 50/60 Hz 500/525 V * AC-22A, stato 1 630 A AC 50/60 Hz 660/690 V * AC-23A, stato 1 630 A AC 50/60 Hz 220/240 V * AC-23A, stato 1 630 A AC 50/60 Hz 380/415 V * AC-23A, stato 1 630 A AC 50/60 Hz 440/480 V * AC-23A, stato 1 630 A AC 50/60 Hz 480 V NEMA * AC-23A, stato 1 630 A AC 50/60 Hz 500/525 V * AC-23A, stato 1 630 A AC 50/60 Hz 660/690 V * DC-22A, stato 1 550 A DC 125 V 2 poli in serie * DC-23A, stato 1 550 A DC 125 V 2 poli in serie * DC-23B, stato 1 630 A DC 125 V 2 poli in serie [Ui] Tensione nominale di isolamento: 800 V AC 50/60 Hz [Uimp] Resistenza di picco di tensione: 8 kV [Ith] Corrente termica convenzionale: 630 A a 60 °C [icm] capacità nominale di cortocircuito * 330 kA con interruttore automatico a monte 690 V AC a 50/60 Hz * Interruttore-sezionatore singolo da 50 kA 690 V CA a 50/60 Hz [Ue] Tensione nominale di esercizio * 125 V CC * 690 V CA 50/60 Hz
